Классификация парусных яхт
Основные части яхты
Яхтой называется всякое судно, безразлично — моторное или парусное, предназначенное для спортивных или туристских целей.
Парусная яхта имеет две главные части: корпус и вооружение. Корпус предназначен для размещения экипажа и предметов снабжения яхты. Под вооружением понимают паруса и все устройства для установки парусов и управления ими.
Рассмотрим основные части корпуса парусной яхты (рис. 1). Передняя часть корпуса называется носом, задняя — кормой. Части корпуса, нависающие над водой, носят название носового и кормового свесов; боковые поверхности корпуса — бортов. Правый и левый борта определяются, если смотреть с кормы на нос. Нижняя поверхность корпуса называется днищем, переход от борта к днищу—скулой. Задний обрез корпуса носит название транец, обращенная к воде поверхность кормового свеса— подзор. Сверху корпус закрывается палубой, предохраняющей судно от попадания воды внутрь. Палуба — это вообще всякий настил, прикрывающий какое-либо расположенное ниже помещение. Носовая часть палубы называется баком, кормовая — ютом, средняя — шканцами *.
Нижняя часть подпалубного пространства, расположенная под полом каюты или кокпита, называется трюмом. Трюм закрывается настилом, который носит название сланей или пайол. Поперечными переборками (стенками) корпус яхты делится на помещения — отсеки.
Жилые помещения на яхте называются каютами; каюта, расположенная под баком,— кубриком, крайние носовой и кормовой отсеки корпуса — соответственно форпиком и ахтерпиком.
Отверстия в палубе для сообщения с подпалубным пространством называют люками. Различают входные и световые (светлые) люки, крышки которых обычно застеклены.
Если высота подпалубного пространства недостаточна, то на палубе делают надстройки. Надстройка над каютой называется рубкой. В стенках рубки (комингсах) вырезают окна — иллюминаторы.
Бытовые помещения на яхте, как и на большом корабле, имеют свои названия: кухня—камбуз, уборная—гальюн. Для управления яхтой служит руль, поворачиваемый румпелем. Часть руля, к которой крепится румпель (или другой рулевой привод), называется головкой руля.
Основные части вооружения яхты— паруса, рангоут и такелаж. Паруса — основной движитель яхты. Они делятся на три комплекта: основные (или лавировочные), дополнительные и штормовые паруса.
Основные паруса яхта несет в обычных плаваниях. Эти же паруса определяют обмерную площадь парусности яхты.
Участие в гонках требует особых парусов, увеличивающих площадь парусности в некоторых ситуациях, возникающих на дистанции (например, при попутных ветрах). Такие паруса называют дополнительными.
При плавании в штормовую погоду лавировочные паруса заменяют меньшими по размерам и более прочными штормовыми парусами.
Совокупность всех деревянных или металлических частей вооружения, служащих для крепления и несения парусов, называется рангоутом.
Такелаж—снасти, изготовленные из растительного или стального троса, — подразделяют на стоячий и бегучий. Стоячий такелаж служит для расчалки и поддержания в рабочем положении рангоута, а бегучий — для постановки и уборки парусов и рангоута, управления парусами, для подъема и спуска сигналов.
Подробно на устройстве парусов, рангоута и такелажа мы остановимся в разделе «Устройство и вооружение яхты».
Типы парусных яхт
В практике парусного спорта используются яхты самых различных видов и размеров. В зависимости от условий плавания в том или ином районе применяют большие или меньшие яхты той или иной конструкции. Тип яхты в первую очередь определяется ее назначением и районом плавания, а также конструкцией корпуса и вооружения.
По этому признаку различают крейсерские и гоночные яхты. Основное назначение гоночных яхт — парусные гонки на ограниченных дистанциях, поэтому их строят предельно легкими. Для дальних плаваний они недостаточно прочны и не имеют бытовых удобств.
Крейсерские яхты, наоборот, имеют очень прочную конструкцию и максимум бытовых удобств, то есть отвечают своему основному назначению — крейсерским плаваниям и гонкам в открытом море с большим удалением от базы.
В современном парусном спорте чисто крейсерские яхты мало распространены. Имеется большое количество яхт для участия в морских гонках, которые называют крейсерско-гоночными. Такие яхты пригодны и для дальних плаваний, вплоть до океанских.
Крейсерские и крейсерско-гоночные яхты снабжены необходимым штурманско-навигационным оборудованием и, как правило, вспомогательным двигателем.
Кроме такой общей классификации существует еще спортивная классификация яхт, определяющая разделение их на классы.
Спортивная классификация яхт необходима для создания равных условий спортивной борьбы в гонках. В рамках каждого класса по возможности обеспечиваются равные шансы на выигрыш соревнования (в той мере, в какой эти шансы определяются самой яхтой).
В каждом классе форма и размеры яхты в большей или меньшей степени ограничены, с тем чтобы яхты данного класса имели по возможности одинаковую быстроходность и наилучшие мореходные качества.
Различия яхт по форме корпуса
Особенности конструкции корпуса парусной яхты определяются применением на ней паруса в качестве основного движителя.
Представим себе, что ветер дует прямо в корму яхте (рис. 2). Струи воздуха, набегая на парус, создают определенное давление на его наветренную сторону. Огибая парус, струи стремятся уйти (вместе со всем движущимся воздухом) дальше, вследствие чего на подветренной стороне паруса создается некоторое разрежение. В результате одновременного давления на наветренной стороне паруса и разрежения на подветренной его стороне возникает сила давления ветра на парус. Она-то и тянет его, а вместе с ним и яхту по направлению движения (если парус стоит как нарисовано, перпендикулярно ветру). Это наиболее простой случай.
Можно разложить силу R по правилу параллелограмма на две силы, направленные соответственно по направлению движения яхты и перпендикулярно ему. Полученная в результате разложения сила Т будет тянуть судно по направлению его движения. Называют ее силой тяги. Сила D вызывает снос (дрейф) судна в сторону и поэтому называется силой дрейфа. Наличие этих двух сил, возникающих в результате давления ветра на паруса, определяют те особенности, о которых мы уже говорили. В самом деле, суда другого типа (паровые, моторные, буксируемые) в нормальных условиях не имеют силы дрейфа, вызываемой их движителем.
Как видно на рис. 3, сила дрейфа имеет значительную величину по сравнению с силой тяги. Почему же яхта не идет по направлению силы R, как это следовало бы ожидать на первый взгляд?
Сопротивление любого судна в направлении движения много меньше, чем сопротивление движению в поперечном направлении. Поэтому, несмотря на то что в данном случае сила тяги меньше силы дрейфа, скорость движения судна вперед все же больше, чем скорость дрейфа. Однако обычное судно, например моторный катер, сможет более или менее хорошо ходить под парусами только с попутными ветрами, когда сила дрейфа сравнительно невелика по сравнению с силой тяги, так как боковое сопротивление его недостаточно. Чтобы судно хорошо шло при таком направлении ветра, как показано на рис. 3, оно должно иметь достаточно большое боковое сопротивление. У спортивных парусных судов это достигается с помощью вертикальных плавников, поставленных под днищем яхты вдоль корпуса.
Кроме того, сила дрейфа вызывает крен яхты, и для противодействия этому крену всякое парусное судно должно иметь большую остойчивость, то есть способность сопротивляться крену. Особенностью парусного судна является то, что оно почти всегда идет с креном, достигающим иногда 30—40°.
Эти два положения и определяют главное различие между корпусами парусных яхт — различие по способу борьбы с дрейфом и креном.
Остойчивость швертбота много меньше, чем килевой яхты, и обеспечивается главным образом соответствующей формой корпуса—плоского и широкого, Швертбот может перевернуться при неумелом управлении, поэтому он менее безопасен при плавании в море и открытых водоемах, чем килевая яхта. Однако на современных гоночных швертботах с успехом проводят гонки в тяжелых морских условиях, при штормовых ветрах и большой волне. И все же крейсерские плавания в открытом море и на крупных озерах на крейсерских швертботах рискованны и, как правило, не разрешаются.
Существуют еще промежуточные типы яхт, совмещающие характеристики описанных судов. Так, для получения повышенной остойчивости при небольшой осадке строят суда, имеющие шверт, проходящий внутри балластного киля (рис. 6). У этих судов осадка без шверта меньше, чем у килевых яхт, но больше, чем у швертботов. Такие яхты называют компромиссами.
В самые последние годы появились яхты, имеющие вполне «морскую», тяжелую и прочную, конструкцию, снабженные таким же колодцем, как и швертботы, с той лишь разницей, что в этом колодце вертикально перемещается тяжелый профилированный в виде самолетного крыла балластный плавник. Естественно, что для подъема такого «шверта» требуются специальные силовые приводы, например гидравлические. Подобные яхты по международным правилам обмера крейсерско-гоночных яхт называются яхтами с «падающими» килями.
До сих пор мы говорили о яхтах, имеющих один корпус. Однако существуют еще и многокорпусные яхты — катамараны и тримараны.
Тримараны (рис. 8) имеют три корпуса: средний (более широкий, чем у катамаранов, но намного уже, чем у яхт) и два разнесенных и слегка приподнятых боковых, очень узких. Боковые корпуса, по существу, являются поплавками, обеспечивающими остойчивость. При крене тримаран идет на среднем корпусе и одном из боковых. Тримараны получили в свое время большую популярность как крейсерские яхты, но сейчас к ним интерес в значительной степени упал. Дело в том, что на волне они довольно плохо управляемы, имеют резкую качку и испытывают сильные удары, которые могут привести к разрушениям. Большая начальная остойчивость на малых углах крена не защищает тримараны (как, впрочем и катамараны) от стремительного переворачивания, если ветровые и волновые условия (или ошибки в управлении) приводят к незначительному превышению допустимых углов крена. И тогда уже катамаран или тримаран поставить в море «на ровный киль» практически невозможно.
Все это заставляет относиться к крейсерским многокорпусным яхтам с известной осторожностью, хотя в трансатлантических гонках 1972 г. тримараны выступали значительно лучше, заняв первое, третье и пятое места в этой грандиозной гонке.
Наружная форма корпуса яхты характеризуется формой ее поперечного сечения, а также видом носа и кормы. При сравнении судов рассматривают сечение, проходящее примерно через середину яхты. Называется оно сечением по мидель-шпангоуту или миделем.
По форме миделя все яхты независимо от типа подразделяют на яхты с округлым миделем, или круглошвангоутные (рис. 9, а, б, в и г), и с угловатым миделем, или шарпи (рис. 9, д, е, ж и з), форма которого составлена из прямых или кривых линий, образующих углы.
Постройка яхт с угловатыми шпангоутами проще и обходится несколько дешевле, но эти яхты немного проигрывают круглошпангоутным во внешнем виде и скорости хода. Поэтому гоночные яхты чаще всего строятся круглошпан-гоутными, хотя есть немало яхт с угловатым миделем, завоевавших большую популярность (юношеские классы «Кадет», «Оптимист», яхта «Звездного класса» и многие другие).
Иногда переход от днища к фальшкилю бывает не плавный (рис. 9, в и ж), а резкий, и фальшкиль крепится на деревянном плавнике. Яхты с такой формой миделя называются яхтами с плавниковым килем. Сейчас широко распространены яхты с так называемым бульб-килем — вертикальным профилированным тонким плавником с сигарообразным балластом (бульбом) снизу. Такие кили имеют яхты олимпийских классов «Звездный» и «Темпест», а также множество крейсерско-гоночных яхт малого размера.
Швертботы, как и килевые яхты, делают и с угловатым миделем (рис. 9, д), и с округлым (рис. 9, а). Кроме того, различают швертботы с одним и двумя швертами.
У одношвертовика шверт расположен в диаметральной плоскости судна. У двухшвертовика оба шверта поставлены под углом (пунктиры на рис. 9, а), поэтому он несколько лучше сопротивляется дрейфу при больших углах крена. При сильном крене один из швертов не работает, а часто и совсем выходит из воды; второй шверт в это время оказывается почти в вертикальном положении, тогда он принимает всю работу по противодействию дрейфу на себя.
В настоящее время двухшвертовики применяются очень редко.
По форме носа яхты традиционно делятся на прямоштевники, яхты с ложко-образным штевнем и клипперштевнем (рис. 11). Однако сейчас ложкообразные штевни с большим носовым свесом вышли из моды, и большая часть современных яхт и швертботов имеют носы типа, изображенного на рис. 11, б. Прямой штевень в чистом виде сохранился сейчас только у некоторых швертботов. Давно исчезнувшие клипперштевни (рис. 11, в) в наши дни все чаще и чаще появляются не только на крупных моторных и парусно-моторных яхтах, но и на небольших крейсерах.
У мелких швертботов и яхтенных шлюпок (тузиков) нос часто заканчивается не острым форштевнем, а плоским наклонным срезом (рис. 10, д). Такой нос называют транцевым (иногда— прам), а сам срез—носовым транцем или фсршпигелем. Транцевые носы имеют швертботы юношеских классов «Оптимист» и «Кадет».
По форме кормовой части яхты могут иметь яхтенную корму с нормальными или обратным (реверсивным) транцем (рис. 10, а, б), байдарочную (рис. 10, в) или транцевую обрезную корму. Последняя имеет две разновидности; одна из них характерна для килевых яхт (рис. 10, г), другая—для швертботов (рис. 10, д).
* Название «шканцы» не принято применять на малых яхтах, но на яхтах длиной более 14—15 м оно вполне уместно.
Яхтой называется всякое судно, безразлично — моторное или парусное, предназначенное для спортивных или туристских целей.
Парусная яхта имеет две главные части: корпус и вооружение. Корпус предназначен для размещения экипажа и предметов снабжения яхты. Под вооружением понимают паруса и все устройства для установки парусов и управления ими.
Рассмотрим основные части корпуса парусной яхты (рис. 1). Передняя часть корпуса называется носом, задняя — кормой. Части корпуса, нависающие над водой, носят название носового и кормового свесов; боковые поверхности корпуса — бортов. Правый и левый борта определяются, если смотреть с кормы на нос. Нижняя поверхность корпуса называется днищем, переход от борта к днищу—скулой. Задний обрез корпуса носит название транец, обращенная к воде поверхность кормового свеса— подзор. Сверху корпус закрывается палубой, предохраняющей судно от попадания воды внутрь. Палуба — это вообще всякий настил, прикрывающий какое-либо расположенное ниже помещение. Носовая часть палубы называется баком, кормовая — ютом, средняя — шканцами *.
Рис. 1. Килевая яхта и ее части:
1 — носовой свес; 2 — киль; 3 — трюм; 4 — перо руля; 5 — кормовой свес; 6 — подзор; 7 — транец; 8 — ют; 9 — кокпит; 10 — рубка; 11 — входной люк; 12 — каюта; 13 — палуба; 14 — световой (светлый) люк; 15 — леерное ограждение, 16 — носовой в кормовой релинги; 17 — якорное устройство (якорь, день, битенг» палубный клюз), 18 — бак; 19 — кубрик; 20 — форпик; 21 — компас.
Нижняя часть подпалубного пространства, расположенная под полом каюты или кокпита, называется трюмом. Трюм закрывается настилом, который носит название сланей или пайол. Поперечными переборками (стенками) корпус яхты делится на помещения — отсеки.
Жилые помещения на яхте называются каютами; каюта, расположенная под баком,— кубриком, крайние носовой и кормовой отсеки корпуса — соответственно форпиком и ахтерпиком.
Отверстия в палубе для сообщения с подпалубным пространством называют люками. Различают входные и световые (светлые) люки, крышки которых обычно застеклены.
Если высота подпалубного пространства недостаточна, то на палубе делают надстройки. Надстройка над каютой называется рубкой. В стенках рубки (комингсах) вырезают окна — иллюминаторы.
Бытовые помещения на яхте, как и на большом корабле, имеют свои названия: кухня—камбуз, уборная—гальюн. Для управления яхтой служит руль, поворачиваемый румпелем. Часть руля, к которой крепится румпель (или другой рулевой привод), называется головкой руля.
Основные части вооружения яхты— паруса, рангоут и такелаж. Паруса — основной движитель яхты. Они делятся на три комплекта: основные (или лавировочные), дополнительные и штормовые паруса.
Основные паруса яхта несет в обычных плаваниях. Эти же паруса определяют обмерную площадь парусности яхты.
Участие в гонках требует особых парусов, увеличивающих площадь парусности в некоторых ситуациях, возникающих на дистанции (например, при попутных ветрах). Такие паруса называют дополнительными.
При плавании в штормовую погоду лавировочные паруса заменяют меньшими по размерам и более прочными штормовыми парусами.
Совокупность всех деревянных или металлических частей вооружения, служащих для крепления и несения парусов, называется рангоутом.
Такелаж—снасти, изготовленные из растительного или стального троса, — подразделяют на стоячий и бегучий. Стоячий такелаж служит для расчалки и поддержания в рабочем положении рангоута, а бегучий — для постановки и уборки парусов и рангоута, управления парусами, для подъема и спуска сигналов.
Подробно на устройстве парусов, рангоута и такелажа мы остановимся в разделе «Устройство и вооружение яхты».
Типы парусных яхт
В практике парусного спорта используются яхты самых различных видов и размеров. В зависимости от условий плавания в том или ином районе применяют большие или меньшие яхты той или иной конструкции. Тип яхты в первую очередь определяется ее назначением и районом плавания, а также конструкцией корпуса и вооружения.
По этому признаку различают крейсерские и гоночные яхты. Основное назначение гоночных яхт — парусные гонки на ограниченных дистанциях, поэтому их строят предельно легкими. Для дальних плаваний они недостаточно прочны и не имеют бытовых удобств.
Крейсерские яхты, наоборот, имеют очень прочную конструкцию и максимум бытовых удобств, то есть отвечают своему основному назначению — крейсерским плаваниям и гонкам в открытом море с большим удалением от базы.
В современном парусном спорте чисто крейсерские яхты мало распространены. Имеется большое количество яхт для участия в морских гонках, которые называют крейсерско-гоночными. Такие яхты пригодны и для дальних плаваний, вплоть до океанских.
Крейсерские и крейсерско-гоночные яхты снабжены необходимым штурманско-навигационным оборудованием и, как правило, вспомогательным двигателем.
Кроме такой общей классификации существует еще спортивная классификация яхт, определяющая разделение их на классы.
Спортивная классификация яхт необходима для создания равных условий спортивной борьбы в гонках. В рамках каждого класса по возможности обеспечиваются равные шансы на выигрыш соревнования (в той мере, в какой эти шансы определяются самой яхтой).
В каждом классе форма и размеры яхты в большей или меньшей степени ограничены, с тем чтобы яхты данного класса имели по возможности одинаковую быстроходность и наилучшие мореходные качества.
Различия яхт по форме корпуса
Особенности конструкции корпуса парусной яхты определяются применением на ней паруса в качестве основного движителя.
Представим себе, что ветер дует прямо в корму яхте (рис. 2). Струи воздуха, набегая на парус, создают определенное давление на его наветренную сторону. Огибая парус, струи стремятся уйти (вместе со всем движущимся воздухом) дальше, вследствие чего на подветренной стороне паруса создается некоторое разрежение. В результате одновременного давления на наветренной стороне паруса и разрежения на подветренной его стороне возникает сила давления ветра на парус. Она-то и тянет его, а вместе с ним и яхту по направлению движения (если парус стоит как нарисовано, перпендикулярно ветру). Это наиболее простой случай.
Рис. 2. Действие ветра на паруса яхты, идущей попутным ветром
Рис. 3. Действие ветра на паруса яхты, идущей под острым углом к ветру
Можно разложить силу R по правилу параллелограмма на две силы, направленные соответственно по направлению движения яхты и перпендикулярно ему. Полученная в результате разложения сила Т будет тянуть судно по направлению его движения. Называют ее силой тяги. Сила D вызывает снос (дрейф) судна в сторону и поэтому называется силой дрейфа. Наличие этих двух сил, возникающих в результате давления ветра на паруса, определяют те особенности, о которых мы уже говорили. В самом деле, суда другого типа (паровые, моторные, буксируемые) в нормальных условиях не имеют силы дрейфа, вызываемой их движителем.
Как видно на рис. 3, сила дрейфа имеет значительную величину по сравнению с силой тяги. Почему же яхта не идет по направлению силы R, как это следовало бы ожидать на первый взгляд?
Сопротивление любого судна в направлении движения много меньше, чем сопротивление движению в поперечном направлении. Поэтому, несмотря на то что в данном случае сила тяги меньше силы дрейфа, скорость движения судна вперед все же больше, чем скорость дрейфа. Однако обычное судно, например моторный катер, сможет более или менее хорошо ходить под парусами только с попутными ветрами, когда сила дрейфа сравнительно невелика по сравнению с силой тяги, так как боковое сопротивление его недостаточно. Чтобы судно хорошо шло при таком направлении ветра, как показано на рис. 3, оно должно иметь достаточно большое боковое сопротивление. У спортивных парусных судов это достигается с помощью вертикальных плавников, поставленных под днищем яхты вдоль корпуса.
Кроме того, сила дрейфа вызывает крен яхты, и для противодействия этому крену всякое парусное судно должно иметь большую остойчивость, то есть способность сопротивляться крену. Особенностью парусного судна является то, что оно почти всегда идет с креном, достигающим иногда 30—40°.
Эти два положения и определяют главное различие между корпусами парусных яхт — различие по способу борьбы с дрейфом и креном.
Рис. 4. Килевая яхта
Рис. 5. Швертбот
Остойчивость швертбота много меньше, чем килевой яхты, и обеспечивается главным образом соответствующей формой корпуса—плоского и широкого, Швертбот может перевернуться при неумелом управлении, поэтому он менее безопасен при плавании в море и открытых водоемах, чем килевая яхта. Однако на современных гоночных швертботах с успехом проводят гонки в тяжелых морских условиях, при штормовых ветрах и большой волне. И все же крейсерские плавания в открытом море и на крупных озерах на крейсерских швертботах рискованны и, как правило, не разрешаются.

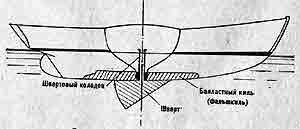

Существуют еще промежуточные типы яхт, совмещающие характеристики описанных судов. Так, для получения повышенной остойчивости при небольшой осадке строят суда, имеющие шверт, проходящий внутри балластного киля (рис. 6). У этих судов осадка без шверта меньше, чем у килевых яхт, но больше, чем у швертботов. Такие яхты называют компромиссами.
рис. 6. Яхта-компромисс
В самые последние годы появились яхты, имеющие вполне «морскую», тяжелую и прочную, конструкцию, снабженные таким же колодцем, как и швертботы, с той лишь разницей, что в этом колодце вертикально перемещается тяжелый профилированный в виде самолетного крыла балластный плавник. Естественно, что для подъема такого «шверта» требуются специальные силовые приводы, например гидравлические. Подобные яхты по международным правилам обмера крейсерско-гоночных яхт называются яхтами с «падающими» килями.
До сих пор мы говорили о яхтах, имеющих один корпус. Однако существуют еще и многокорпусные яхты — катамараны и тримараны.

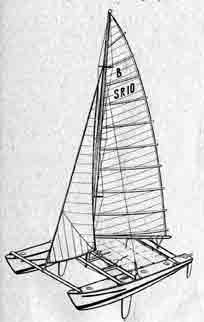

Рис. 7. Гоночный катамаран класса «В»
Тримараны (рис. 8) имеют три корпуса: средний (более широкий, чем у катамаранов, но намного уже, чем у яхт) и два разнесенных и слегка приподнятых боковых, очень узких. Боковые корпуса, по существу, являются поплавками, обеспечивающими остойчивость. При крене тримаран идет на среднем корпусе и одном из боковых. Тримараны получили в свое время большую популярность как крейсерские яхты, но сейчас к ним интерес в значительной степени упал. Дело в том, что на волне они довольно плохо управляемы, имеют резкую качку и испытывают сильные удары, которые могут привести к разрушениям. Большая начальная остойчивость на малых углах крена не защищает тримараны (как, впрочем и катамараны) от стремительного переворачивания, если ветровые и волновые условия (или ошибки в управлении) приводят к незначительному превышению допустимых углов крена. И тогда уже катамаран или тримаран поставить в море «на ровный киль» практически невозможно.
Рис. 8. Тримаран:
А — гоночный, Б — крейсерский
Все это заставляет относиться к крейсерским многокорпусным яхтам с известной осторожностью, хотя в трансатлантических гонках 1972 г. тримараны выступали значительно лучше, заняв первое, третье и пятое места в этой грандиозной гонке.
Наружная форма корпуса яхты характеризуется формой ее поперечного сечения, а также видом носа и кормы. При сравнении судов рассматривают сечение, проходящее примерно через середину яхты. Называется оно сечением по мидель-шпангоуту или миделем.
По форме миделя все яхты независимо от типа подразделяют на яхты с округлым миделем, или круглошвангоутные (рис. 9, а, б, в и г), и с угловатым миделем, или шарпи (рис. 9, д, е, ж и з), форма которого составлена из прямых или кривых линий, образующих углы.
Постройка яхт с угловатыми шпангоутами проще и обходится несколько дешевле, но эти яхты немного проигрывают круглошпангоутным во внешнем виде и скорости хода. Поэтому гоночные яхты чаще всего строятся круглошпан-гоутными, хотя есть немало яхт с угловатым миделем, завоевавших большую популярность (юношеские классы «Кадет», «Оптимист», яхта «Звездного класса» и многие другие).
Рис. 9. Формы мидель-шпангоутов.
Круглошпангоутные яхты: А—швертбот; Б—килевая яхта с бульбкилем (класс «Темпест»); В—килевая яхта с плавниковым килем; Г—килевая яхта обычной формы. Яхты-шарпи: Д—швертбот (класс «Оптимист»); Е—килевая яхта с бульбкнлем («Звезднын класс); Ж — килевая яхта с плавниковым килем; 3 — шарпи с подрезанной скулой
Иногда переход от днища к фальшкилю бывает не плавный (рис. 9, в и ж), а резкий, и фальшкиль крепится на деревянном плавнике. Яхты с такой формой миделя называются яхтами с плавниковым килем. Сейчас широко распространены яхты с так называемым бульб-килем — вертикальным профилированным тонким плавником с сигарообразным балластом (бульбом) снизу. Такие кили имеют яхты олимпийских классов «Звездный» и «Темпест», а также множество крейсерско-гоночных яхт малого размера.
Швертботы, как и килевые яхты, делают и с угловатым миделем (рис. 9, д), и с округлым (рис. 9, а). Кроме того, различают швертботы с одним и двумя швертами.
У одношвертовика шверт расположен в диаметральной плоскости судна. У двухшвертовика оба шверта поставлены под углом (пунктиры на рис. 9, а), поэтому он несколько лучше сопротивляется дрейфу при больших углах крена. При сильном крене один из швертов не работает, а часто и совсем выходит из воды; второй шверт в это время оказывается почти в вертикальном положении, тогда он принимает всю работу по противодействию дрейфу на себя.
В настоящее время двухшвертовики применяются очень редко.

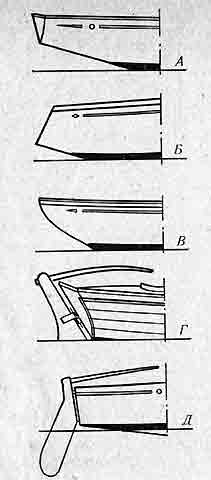

 Рис. 10. Формы кормовых частей: А — яхтенная корма с нормальным транцем; Б — то же с реверсивным транцем; В — байдарочная корма; Г — транцевая обрезная корма килевой яхты; Д — то же швертбота |

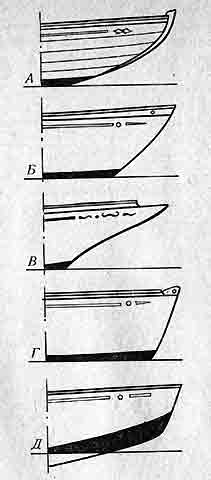

 Рис. 11. Формы носовых частей: А — ложкообразный штевень; Б — современный наклонныв штевень; В — клипер-штевень; Г — прямой штевень; Д — транце вый нос (форшпигель) швертбота «Кадет» |
По форме носа яхты традиционно делятся на прямоштевники, яхты с ложко-образным штевнем и клипперштевнем (рис. 11). Однако сейчас ложкообразные штевни с большим носовым свесом вышли из моды, и большая часть современных яхт и швертботов имеют носы типа, изображенного на рис. 11, б. Прямой штевень в чистом виде сохранился сейчас только у некоторых швертботов. Давно исчезнувшие клипперштевни (рис. 11, в) в наши дни все чаще и чаще появляются не только на крупных моторных и парусно-моторных яхтах, но и на небольших крейсерах.
У мелких швертботов и яхтенных шлюпок (тузиков) нос часто заканчивается не острым форштевнем, а плоским наклонным срезом (рис. 10, д). Такой нос называют транцевым (иногда— прам), а сам срез—носовым транцем или фсршпигелем. Транцевые носы имеют швертботы юношеских классов «Оптимист» и «Кадет».
По форме кормовой части яхты могут иметь яхтенную корму с нормальными или обратным (реверсивным) транцем (рис. 10, а, б), байдарочную (рис. 10, в) или транцевую обрезную корму. Последняя имеет две разновидности; одна из них характерна для килевых яхт (рис. 10, г), другая—для швертботов (рис. 10, д).
* Название «шканцы» не принято применять на малых яхтах, но на яхтах длиной более 14—15 м оно вполне уместно.
 |
 |
 |
 |
