Различия яхт по типу вооружения
Типы парусного вооружения довольно разнообразны и зависят в основном от условий, в которых предстоит плавать судну, и от его размеров. Вооружение парусных судов различается главным образом по форме основных парусов.
Большие парусные суда носили (да и сейчас носят) так называемые прямые паруса. Они имеют форму трапеции и поднимаются на горизонтальных реях, располагаясь симметрично мачте и перед ней. Под такими парусами судно идет хорошо только с попутным ветром; к ветру оно может идти только под большим углом — порядка 60—70 . На спортивных яхтах прямые паруса не применяются в качестве основных, но на крупных крейсерах иногда на попутных курсах ставят прямой дополнительный парус, называемый брифоком.
Спортивные парусные яхты вооружают исключительно косыми парусами, которые располагаются по одну (заднюю) сторону мачты и передней кромкой крепятся к ней. Косые паруса обеспечивают значительно лучше тяговые характеристики при плавании против ветра, чем прямые паруса.
Различают несколько видов косых парусов.
Четырехугольный гафельный парус (рис. 12, в и 13, а) имеет гафель—наклонное рангоутное дерево, одним концом упирающееся в мачту. К гафелю крепится верхняя шкаторина (кромка) паруса. Передняя шкаторина паруса крепится к мачте, а нижняя — к гику, горизонтальному рангоутному дереву, которое при помощи вертлюга (шарнира) . соединено с мачтой. Разновидностью гафельного паруса является парус гуари с очень длинным гафелем (часто длиннее гика и даже мачты), стоящим почти вертикально.
В настоящее время двухшвертовики применяются очень редко.
На маленьких яхтах, преимущественно на открытых парусных тузиках— динги, иногда ставят рейковые или шпринтовые паруса. У них гафель заменяется рейком, к которому привязывается верхняя шкаторина паруса, а его передний конец свободно выходит вперед за мачту (рис. 12, а), или шпринтом — шестом, который растягивает парус, упираясь нижним концом в мачту, а верхним — в угол паруса по диагонали, как на детском швертботе «Оптимист» (рис. 12, б).
Лет 40—50 назад почти все яхты вооружались гафельными парусами. Сейчас применяют более простые в обращении и обеспечивающие лучшие тяговые качества треугольные бермудские, паруса.
Бермудский парус (рис. 12, г) не имеет гафеля, что облегчает его постановку. Передняя шкаторина его крепится к мачте, а нижняя, как и у гафельного паруса. — к гику.
По числу мачт яхты подразделяют на одномачтовые и двухмачтовые. Суда с одномачтовым вооружением — это кэт, шлюп и тендер; с двухмачтовым—иол, кэч и шхуна. Спортивные яхты редко имеют больше двух мачт. Исключительным в практике гонок было участие в гонках одиночников через Атлантику в 1972 г. трехмачтовой стаксельной яхты—шхуны «Вандреди 13» длиной 39м и парусностью около 100 м2.
Кэт имеет одну мачту и один парус, называемый гротом. Мачта у кэта помещена сравнительно близко к носу. Кэт — очень простое вооружение, но применяется оно только на небольших яхтах— парусностью до 8—10 м2. При большей парусности оно неудобно—парус получается высоким, поэтому и сила давления ветра на Паруса приложена сравнительно высоко. Яхту приходится делать широкой, с повышенной остойчивостью.
В СССР и в большинстве европейских стран кэт (рис. 12)—господствующее вооружение гоночных швертботов-одиночек, управляет которым один человек (например, швертботы классов «ОК», «Оптимист» и «Финн»).
Для снижения высоты парусности и повышения остойчивости яхты малого и среднего размера (парусностью до 60м2) чаще всего вооружают шлюпом (рис. 13).
Шлюп — это вооружение, при котором яхта кроме грота несет еще один передний парус, называемый стакселем. Шлюп может быть гафельный или бермудский.
Бермудский шлюп сейчас самое распространенное вооружение для яхт малого и среднего размера. Среди бермудских шлюпов можно выделить две разновидности: нормальный бермудский шлюп (или, как его часто называют, «три четверти», так как стаксель обычно достигает 75—80% высоты мачты) и бермудский шлюп с топовым стакселем (стаксель поднимается по штагу, идущему на самый топ мачты). Первая разновидность характерна для гоночных, а вторая — для крейсерско-гоночных яхт (рис. 13, б и в). Промежуток между мачтой и стаксель-штагом называется передним треугольником.
Тендеры, как и шлюпы, могут быть гафельными и бермудскими. Гафельные тендеры чаще всего имеют мачту не цельную, а состоящую из двух частей: мачты и стеньги (надставка к мачте сверху, которую можно опускать).
Двухмачтовые вооружения (рис. 15) применяют на крупных крейсерских яхтах, где для уменьшения крена важно иметь еще более низкую парусность, чем у тендеров. Кроме того, распределение общей парусности на несколько парусов облегчает работу экипажа с ними, что особенно важно на яхтах, совершающих дальние плавания. Чисто морские преимущества двухмачтовых яхт весьма велики: уборкой тех или иных парусов можно сразу уменьшить парусность, а комбинируя эти паруса, можно приспособиться к большому диапазону сил ветра без взятия рифов.
Не очень крупные крейсерские яхты (50—100 м2) в большинстве случаев вооружают иолом или кэчем. Иол имеет короткую заднюю мачту (бизань-мачту), которая установлена позади головки руля. Парус на этой мачте называется бизанью. Иолы могут быть как гафель" ные, так и бермудские. Заметим, что для всех двухмачтовых яхт с косыми парусами вид вооружения определяется формой грота. Так, если иол имеет гафель-ный грот, он называется гафельным, независимо от того, какая на нем бизань — гафельная или бермудская. Площадь бизани на иоле обычно составляет 8— 10% общей площади парусности яхты.
Как и иол, кэч может быть бермудским или гафельным. Иногда кэч имеет грот без гика, со шкотовым углом, находящимся у верхушки бизань-мачты. Нижний промежуток заполняется тогда большим бизань-стакселем. Такие кэчи называют стаксельными (рис. 15, б). Бизань-стаксель может быть и у обычного кэча или иола, только в этом случае его надо убирать при перекладывании грота с одного борта на другой.
На иолах бизань скорее воздушный руль, чем парус, кроме того, в ряде случаев иол удобнее с точки зрения работы экипажа на палубе и обзора для рулевого.
Шхуна имеет заднюю мачту выше или равную передней. Передняя мачта двухмачтовой шхуны называется фок-мачтой, а задняя — грот-мачтой. Паруса называются соответственно фок и грот. Шхуны, как и прочие яхты, могут быть гафельными и бермудскими. Бермудские шхуны часто вооружены гафельным фоком (при равной с бермудским фоком высоте он может иметь большую площадь парусности, чем последний). Существует разновидность бермудской шхуны—стаксельная шхуна (рис. 15, г). Эта шхуна не имеет фока. Промежуток между фок- и грот-мачтами (междумачтовый четырехугольник) заполняется одним или несколькими косыми треугольными парусами. Шхунами, как правило, вооружают самые крупные яхты — парусностью более 150—200 м2.
Большие парусные суда носили (да и сейчас носят) так называемые прямые паруса. Они имеют форму трапеции и поднимаются на горизонтальных реях, располагаясь симметрично мачте и перед ней. Под такими парусами судно идет хорошо только с попутным ветром; к ветру оно может идти только под большим углом — порядка 60—70 . На спортивных яхтах прямые паруса не применяются в качестве основных, но на крупных крейсерах иногда на попутных курсах ставят прямой дополнительный парус, называемый брифоком.
Спортивные парусные яхты вооружают исключительно косыми парусами, которые располагаются по одну (заднюю) сторону мачты и передней кромкой крепятся к ней. Косые паруса обеспечивают значительно лучше тяговые характеристики при плавании против ветра, чем прямые паруса.
Различают несколько видов косых парусов.
Четырехугольный гафельный парус (рис. 12, в и 13, а) имеет гафель—наклонное рангоутное дерево, одним концом упирающееся в мачту. К гафелю крепится верхняя шкаторина (кромка) паруса. Передняя шкаторина паруса крепится к мачте, а нижняя — к гику, горизонтальному рангоутному дереву, которое при помощи вертлюга (шарнира) . соединено с мачтой. Разновидностью гафельного паруса является парус гуари с очень длинным гафелем (часто длиннее гика и даже мачты), стоящим почти вертикально.
В настоящее время двухшвертовики применяются очень редко.
 Рис. 12. Кэты: А — рейковый, Б — шпринтовый («Оптимист»); В — гафельный; Г — бермудский (класс «Финн») |
 Рис. 13, Шлюпы: А — гафельныв; Б — бермудский обычный (класс «470»); В — бермудский с тоновый стакселем |
На маленьких яхтах, преимущественно на открытых парусных тузиках— динги, иногда ставят рейковые или шпринтовые паруса. У них гафель заменяется рейком, к которому привязывается верхняя шкаторина паруса, а его передний конец свободно выходит вперед за мачту (рис. 12, а), или шпринтом — шестом, который растягивает парус, упираясь нижним концом в мачту, а верхним — в угол паруса по диагонали, как на детском швертботе «Оптимист» (рис. 12, б).
Лет 40—50 назад почти все яхты вооружались гафельными парусами. Сейчас применяют более простые в обращении и обеспечивающие лучшие тяговые качества треугольные бермудские, паруса.
Бермудский парус (рис. 12, г) не имеет гафеля, что облегчает его постановку. Передняя шкаторина его крепится к мачте, а нижняя, как и у гафельного паруса. — к гику.
По числу мачт яхты подразделяют на одномачтовые и двухмачтовые. Суда с одномачтовым вооружением — это кэт, шлюп и тендер; с двухмачтовым—иол, кэч и шхуна. Спортивные яхты редко имеют больше двух мачт. Исключительным в практике гонок было участие в гонках одиночников через Атлантику в 1972 г. трехмачтовой стаксельной яхты—шхуны «Вандреди 13» длиной 39м и парусностью около 100 м2.
Кэт имеет одну мачту и один парус, называемый гротом. Мачта у кэта помещена сравнительно близко к носу. Кэт — очень простое вооружение, но применяется оно только на небольших яхтах— парусностью до 8—10 м2. При большей парусности оно неудобно—парус получается высоким, поэтому и сила давления ветра на Паруса приложена сравнительно высоко. Яхту приходится делать широкой, с повышенной остойчивостью.
В СССР и в большинстве европейских стран кэт (рис. 12)—господствующее вооружение гоночных швертботов-одиночек, управляет которым один человек (например, швертботы классов «ОК», «Оптимист» и «Финн»).
Для снижения высоты парусности и повышения остойчивости яхты малого и среднего размера (парусностью до 60м2) чаще всего вооружают шлюпом (рис. 13).
Шлюп — это вооружение, при котором яхта кроме грота несет еще один передний парус, называемый стакселем. Шлюп может быть гафельный или бермудский.
Бермудский шлюп сейчас самое распространенное вооружение для яхт малого и среднего размера. Среди бермудских шлюпов можно выделить две разновидности: нормальный бермудский шлюп (или, как его часто называют, «три четверти», так как стаксель обычно достигает 75—80% высоты мачты) и бермудский шлюп с топовым стакселем (стаксель поднимается по штагу, идущему на самый топ мачты). Первая разновидность характерна для гоночных, а вторая — для крейсерско-гоночных яхт (рис. 13, б и в). Промежуток между мачтой и стаксель-штагом называется передним треугольником.
Рис. 14 Тендеры"
А — гафельный, Б — бермудский
Тендеры, как и шлюпы, могут быть гафельными и бермудскими. Гафельные тендеры чаще всего имеют мачту не цельную, а состоящую из двух частей: мачты и стеньги (надставка к мачте сверху, которую можно опускать).
Двухмачтовые вооружения (рис. 15) применяют на крупных крейсерских яхтах, где для уменьшения крена важно иметь еще более низкую парусность, чем у тендеров. Кроме того, распределение общей парусности на несколько парусов облегчает работу экипажа с ними, что особенно важно на яхтах, совершающих дальние плавания. Чисто морские преимущества двухмачтовых яхт весьма велики: уборкой тех или иных парусов можно сразу уменьшить парусность, а комбинируя эти паруса, можно приспособиться к большому диапазону сил ветра без взятия рифов.
Не очень крупные крейсерские яхты (50—100 м2) в большинстве случаев вооружают иолом или кэчем. Иол имеет короткую заднюю мачту (бизань-мачту), которая установлена позади головки руля. Парус на этой мачте называется бизанью. Иолы могут быть как гафель" ные, так и бермудские. Заметим, что для всех двухмачтовых яхт с косыми парусами вид вооружения определяется формой грота. Так, если иол имеет гафель-ный грот, он называется гафельным, независимо от того, какая на нем бизань — гафельная или бермудская. Площадь бизани на иоле обычно составляет 8— 10% общей площади парусности яхты.

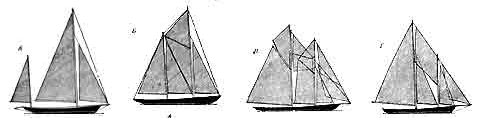

Рис. 15. Двухмачтовые яхты.
А — бермудский иол; б — стаксельный кэч. В — гафельная шхуна; Г — бермудская стаксельная шхуна
Как и иол, кэч может быть бермудским или гафельным. Иногда кэч имеет грот без гика, со шкотовым углом, находящимся у верхушки бизань-мачты. Нижний промежуток заполняется тогда большим бизань-стакселем. Такие кэчи называют стаксельными (рис. 15, б). Бизань-стаксель может быть и у обычного кэча или иола, только в этом случае его надо убирать при перекладывании грота с одного борта на другой.
На иолах бизань скорее воздушный руль, чем парус, кроме того, в ряде случаев иол удобнее с точки зрения работы экипажа на палубе и обзора для рулевого.
Шхуна имеет заднюю мачту выше или равную передней. Передняя мачта двухмачтовой шхуны называется фок-мачтой, а задняя — грот-мачтой. Паруса называются соответственно фок и грот. Шхуны, как и прочие яхты, могут быть гафельными и бермудскими. Бермудские шхуны часто вооружены гафельным фоком (при равной с бермудским фоком высоте он может иметь большую площадь парусности, чем последний). Существует разновидность бермудской шхуны—стаксельная шхуна (рис. 15, г). Эта шхуна не имеет фока. Промежуток между фок- и грот-мачтами (междумачтовый четырехугольник) заполняется одним или несколькими косыми треугольными парусами. Шхунами, как правило, вооружают самые крупные яхты — парусностью более 150—200 м2.
 |
 |
 |
 |
